产品介绍：

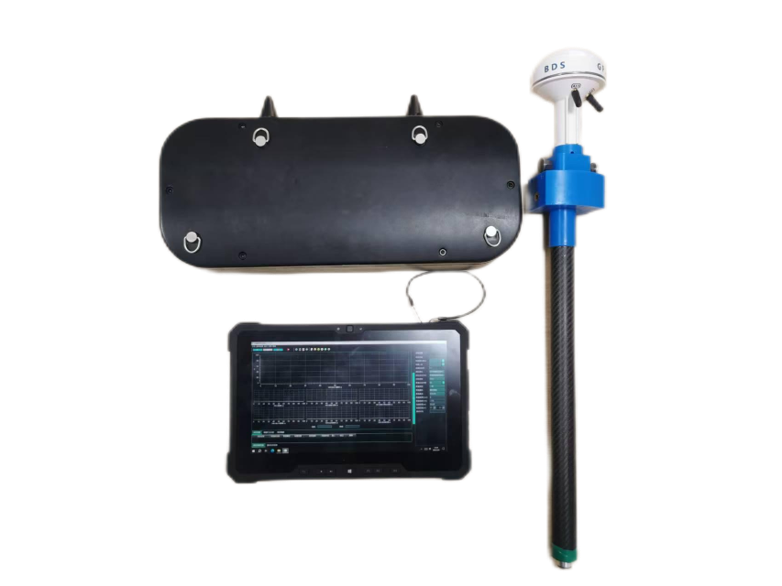

埋地管道非开挖检测系统应用于埋地管道的非开挖检测，弱磁管道非开挖检测系统采用外检测的方式，在地面沿管道上方行走，利用地磁场环境下管道缺陷处的磁导率和母材的磁导率的不同，通过采集管道表面的磁感应强度可实现对整体埋地管道的腐蚀及内部缺陷的检测。检测系统分为有线传输式检测系统和无线传输式检测系统。

检测原理：

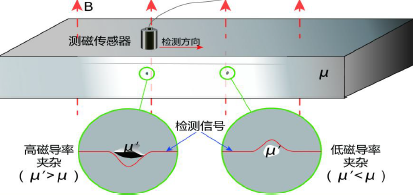

依据 gb/t 35090-2018 标准，该技术适用于磁场信号强度在 0.1mt 以下的铁磁材质管道，可精准检测管道几何变形、裂纹、材料缺损、穿孔等各类损伤缺陷。

技术参数：

磁探头测量范围：-250000nt~ 250000nt；

磁探头分辨率：0.1nt；

磁探头采样频率：最高可达1000hz；

电源容量：118wh；

连续工作时间：8小时；

稳定性：8小时，≤5nt；

电池：12v可充电电池；

工作温度：-10℃~ 50℃；

检测埋深：距管道上表面2m；

腐蚀：10%壁厚；

线型缺陷长度：2mm；

线型缺陷深度：0.5mm；

面积型缺陷：φ5mm；

功能特点：

（1）对埋地管道不需进行开挖就可进行检测；

（2）可实现管道的在役检测，对管道内传输介质没有限制；

（3）可检测埋深小于2mm的地下管道，最小可检测面积为φ5mm、深度为10%壁厚的腐蚀类缺陷；

（4）可以发现管子内外壁包括管道下表面的缺陷；

（5）埋地管道不开挖检测不受管径大小的影响；

（6）管、管之间400mm即可检测；

（7）可发现焊缝、接插管位置；

（8）综合埋地扫查器可解决庄稼地的地形地貌影响；

（9）开挖后可进行不拆开保护层的缺陷测试。
